颚式破碎机肘板应力的测定及分析

作者:红星机器发布时间:2013-08-27 00:00:00

肘板是颚式破碎机的关键易磨部件,其应力大小是一个重要的参数,准确判断肘板的应力,有利于设计颚式破碎机的肘板,从而延长肘板的使用寿命。下文介绍肘板应力的测定及分析。

颚式破碎机

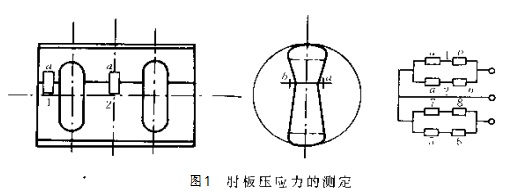

为了测定肘板的压应力,在肘板的较小截面处布置2~3组测点,如下图1所示。每组中的a、b两枚电阻片串联,以测定压应力并消除弯曲应力,各组并接以求出该截面应力的平均值,并与数量级接线方式相同的温度补偿片组成半桥。

准备若干个结构形状完全相同仅截面积不同的肘板进行破碎作业和过铁试验。若各肘板功能在破碎作业中正常工作而在过铁试验中断裂,则选择其中截面较大者作为应力测定试样。由于肘板在颚式破碎机中为保护件,因此要求在破碎作业中能安全可靠工作,而在非正常工作中,发生断裂以保护其他重要零部件不致损坏。因此,在破碎机各零部件中,肘板应具有更高的应力水平,这也是衡量破碎机结构设计是否合理的依据。

设计中肘板截面尺寸的确定比较困难,解密那尺寸过大,当破碎机严重超载时,肘板不大生断裂而损坏其他重要零部件;截面尺寸过小时,破碎机正常作业时肘板经常发生断裂而影响生产。因此通过肘板应力的测定应为其设计提供依据。

肘板应力可按下式计算:…………①。

安全系数n按下式计算:…………②。

由此可得肘板的更小截面积为:…………③,式中Fmax是肘板上的较大压力;σy是肘板材料的抗压强度;A是肘板较小截面积;n是由测定确定的能保证破碎机正常作业而在非正常作业时能使肘板断裂的安全系数,n=4.5~5.5。
