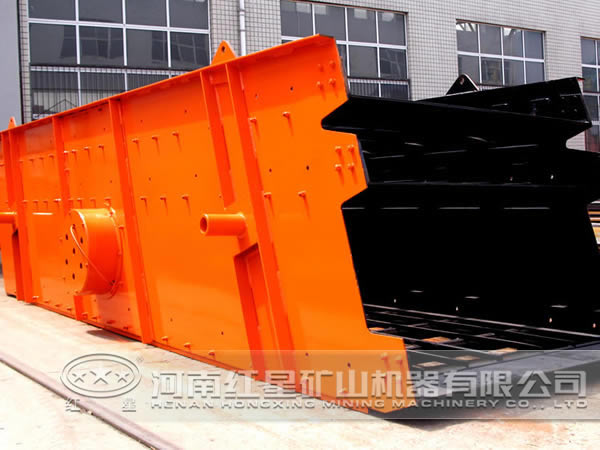

振动筛是一种筛分设备,主要用于锅炉及煤气炉的上煤系统。其种类较多,如条形振动筛、网格筛等,其中条形筛筛结构简单,但是使用寿命短,筛条两端经常出现裂纹或断裂,致使不合工艺要求的大煤块进入系统,从而影响锅炉或煤气炉的正常运行。针对这一问题,需要对振动筛进行改进,来达到解决问题的目的。
振动筛两端断裂的原因是两端截面上承受的动应力较大,在循环动载荷的反复作用下,使用不久,筛条两端即出现裂纹甚至断裂。对筛条进行应力分析与疲劳破坏的强度分析,当筛条不能满足循环应力下的强度要求时,筛条必然产生疲劳损坏,这说明振动筛的结构不合理。
根据上述分析结果,要解决振动筛条两端断裂问题,在不改变材料和圆钢筛条尺寸的情况下,应尽量避免和减少应力集中系数,减少动荷系数。具体措施如下。
1、筛条的焊接结构改为可拆卸结构,并校核其强度。
筛条两端与框架连接由原来的焊接改为可拆卸连接,并采用隔振装置。筛条由超静定梁变为简支梁结构。需校核的是危险截面(中间截面)的应力。
2、筛面前端安装活动溜板。
活动溜板通过铰链固定在筛架上,另一端开有凹槽,凹槽间距与筛条间距相近,但又与筛条保持有1mm左右的间隙,从而防止筛条受到偏心载荷作用而产生较大的偏移,而又允许筛面间距有微小偏移。这样煤块很容易脱离筛面进入破碎机,筛面不易发生堵塞现象。
有效解决振动筛两端断裂问题,可提高设备的稳定性,使其具寿命更高,降低了设备的维修频率,减少了生产中的投入,帮助用户在生产中的获利更高。
